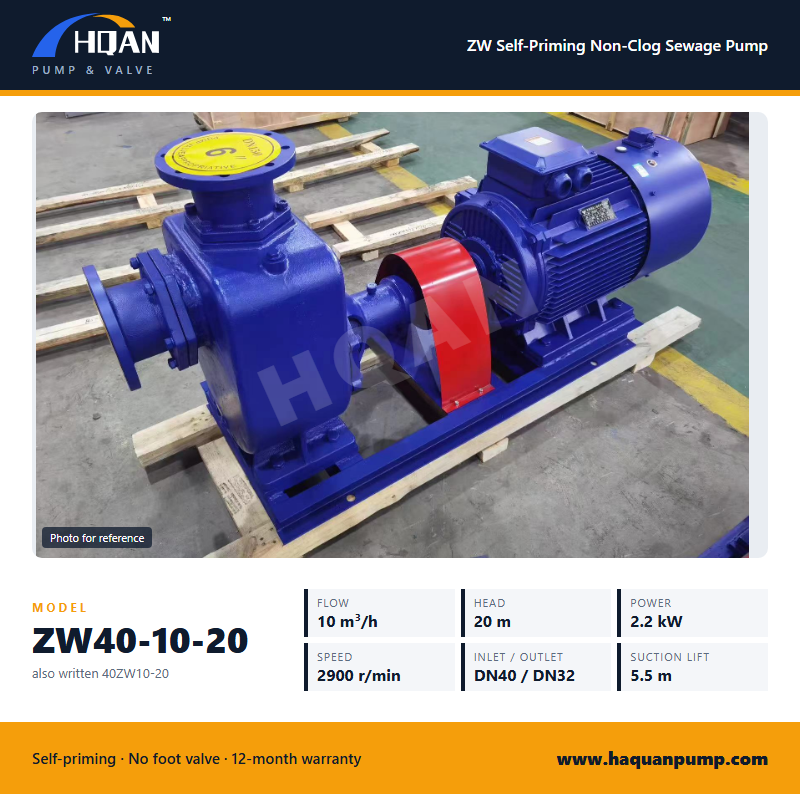

Modell: ZW40-10-20
ZW40-10-20: 10 m³/h bei 20 m, 2,2 kW. Warum der Ansaugstutzen DN40 und der Auslassstutzen DN32 beträgt und wie man die Rohrleitungen plant.
| Durchflussrate | 10m³/h |
|---|---|
| Kopf | 20m |
| Leistung | 2.2kW |
| Einlass-/Auslassdurchmesser | 40 / 32mm |
| Material | Gusseisen (Standard); Edelstahl auf Anfrage |
Sie sind sich nicht sicher, ob diese Pumpe für Ihre Aufgabe geeignet ist? Probieren Sie den Pumpenwähler aus
ZW40-10-20 liefert 10 m³/h bei 20 m bei 2,2 kW. Sein Saugflansch ist DN40 und sein Auslassflansch DN32.
Eine selbstansaugende Pumpe ist auf der Saugseite am empfindlichsten. Ein größerer Einlass hält die Geschwindigkeit im Saugrohr niedrig, was das Ansaugen erleichtert und größere Feststoffe zum Laufrad gelangen lässt. Auf der Auslassseite steht die Flüssigkeit unter Druck, daher reicht ein kleinerer Anschluss aus.
Die Flanschabmessungen für beide Anschlüsse finden Sie in der Tabelle unten, sodass Sie passende Flansche bestellen können, bevor die Pumpe eintrifft.
Einlass- und Auslassgrößen können wie bei diesem Modell unterschiedlich sein und beide können auf Bestellung gefertigt werden. Teilen Sie uns Ihre Rohrgrößen mit und wir passen sie an.
Pumpe, Kupplung und Motor sind auf einer gemeinsamen Basis montiert. L ist die Gesamtlänge; L1 bis L4 sind Basislängen; a und f lokalisieren die Steckdose; B1 und B2 sind die Basisbreiten; H ist die Wellenmittenhöhe; h1 und h2 sind die Höhen der Saug- und Druckflansche; h3 ist die Basisdicke.
